汽车卡钳料架设计方案

文章出处：汽车料架作者：admin人气：发表时间：2016-05-06 13:22【大中小】

汽车卡钳料架设计方案，本料架尺寸1200*800*1150mm,承重力1000kg,框架材质铁制，辅助材料70度硬度黑色EVA，层板共计5层，每层5行，每行4pcs，共计100pcs。配有牵引设置及脚轮，脚轮共四个，2个定向轮，2个万向轮，具有堆垛脚可堆叠。

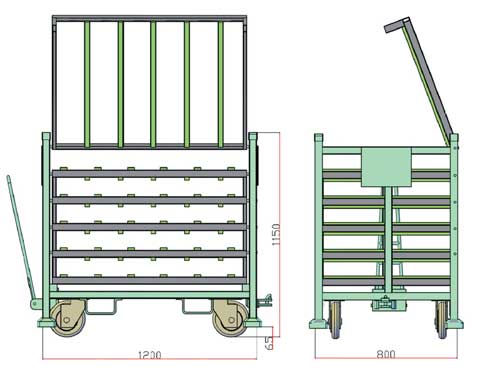

1.汽车卡钳料架设计图

汽车卡钳料架设计图

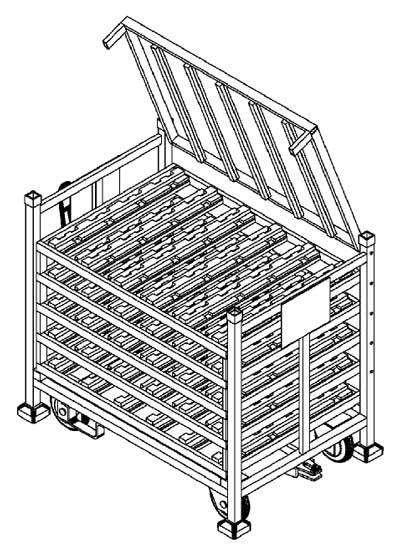

2.汽车卡钳料架设计

汽车卡钳料架设计

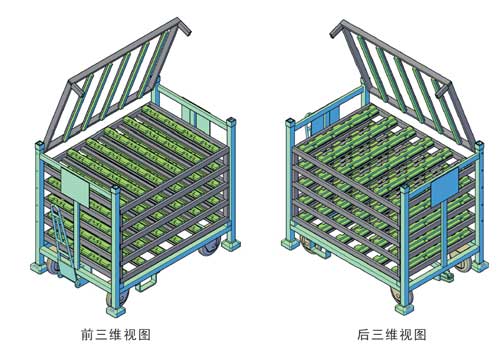

3.汽车卡钳料架三维图

汽车卡钳料架三维图

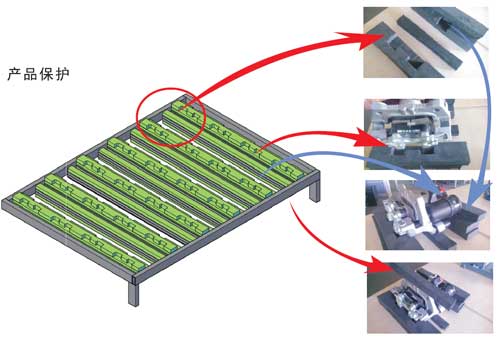

4.汽车卡钳料架保护细节

汽车卡钳料架保护细节
